美国陆军发布反无人机技术手册

2017年4月13日,美国陆军发布了《美国陆军技术出版物(ATP)3-01.81:反无人机系统技术手册》,该手册旨在协助训练和教育各陆军机动部队运用反无人机战术、技术和流程(TTP),本文节选了其中部分内容。

随着低慢小(LSS)无人机的发展,其已经成为一种非传统空中威胁,以及空中监视与目标定位行动的小型飞行器。对抗无人机是一项艰巨的任务,当前并无任何单一解决方案可以应对低慢小无人机威胁。(ATP)3-01.81手册简述了反无人机作战环境,并为旅级、营级和连级部队提供了不同的反无人机作战规划及考虑因素,以此来指导美国陆军应对无人机威胁。

在过去的10年间,无人机系统已经具备了先进的技术水平并广泛扩散,随着技术发展,一些国家或非国家组织装备的无人机系统具备的侦察和打击能力已经对美国陆军、联合部队、和多国联军的作战行动构成了显著威胁。美国陆军反无人机技术手册的主要关注点,是协助机动部队对抗低慢小无人机的威胁。

无人机类型

无人机系统被以从第1类(包括小型和微型无人机系统)到第5类(战略级资产)的方法进行分类。无人机分类的标准基本是基于重量、运行高度和速度,越是大型的平台就具备越多的能力组合。美国陆军的这本手册关注的低、慢、小无人机威胁,主要为第1、2、3类无人机。

第1类和第2类无人机是最常见同时也是很难探测的无人机,当这些无人机与间瞄火力相结合之后,就会构成对地面部队最为显著的威胁。技术的进步、可获取性和经济适用性使得低、慢、小无人机系统成为敌方最感兴趣的领域之一。

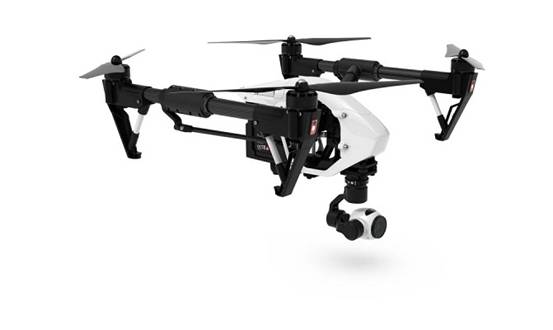

第1类小型无人机又可进一步分为微型无人机和迷你无人机。此类无人机由商业货架产品组装而成,主要通过无线电设备操控。操作者由此可以实施有限的侦察、监视、情报收集行动。第1类无人机活动范围有限,其任务组件一般局限于视频和照相设备。这类无人机不太可能加装武器,发挥的作用相对有限,主要用于侦察、监视、情报收集任务。

第2、3类低慢小无人机形体较大,但其机体仍由尺寸小、重量轻的机身组装而成。这两类无人机拥有较低的雷达反射面积,有助于其规避预警与探测。其尺寸和后勤保障足迹使其可由很少的人员在陌生的作战区域内放飞。第2和第3类无人机可被认为是主要用于执行侦察、监视、情报收集任务,需要考虑其加装武器的可能性。

第4类无人机需要更多的人力保障和更多的后勤支持。这些无人机通常需要跑道实施放飞和回收。此类无人机体积更大,航程更远,飞行高度更高,也是能同时在战略和战术层面发挥作用的无人机。当以此类无人机为目标制定反无人机作战计划时,应考虑其任务载荷既包括侦察、监视、情报收集载荷,也包括武器载荷。

第5类无人机是战略级资产,也是无人机系统中形体最大的。这类无人机需要特殊改造过的跑道起飞和降落,能够通过中继方式操控。它可能携带可以提供目标定位能力的光学组件,以及在确认目标后可以立即实施打击的武器系统。


低慢小无人机威胁

低慢小无人机指的是飞行速度慢、小型化、只在相对低的空域高度活动的无人机。这类无人机提供了一种较高的效费比的监视侦察手段。一体化防空反导(IAMD)能力能有效对抗大型无人机,但难以跟踪、定位和防御低慢小无人机,旅及旅以下部队在规划和防御这类无人机时面临着挑战。

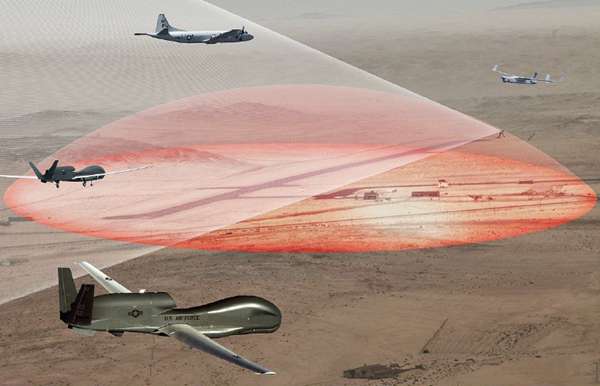

小型作战分队在作战区域或邻近区域活动时,应假设其处于敌方无人机系统的观测之下,且无法获得防空反导部队的保护。与之相比,大型空中威胁,包括固定翼和旋翼飞行器、弹道导弹和巡航导弹、第4和第5类无人机系统,通常可以较早地被探测、定位、处理和防御。包括远程和近程雷达、光学设备、无线电和音频告警系统在内的现代化传感器系统,在较远距离上探测低慢小无人机方面,仍面临着严峻挑战。

并不是所有与未识别低慢小无人机的遭遇都意味着遭遇攻击或面临攻击,但是探测到未经识别的无人机活动,或许可作为己方部队将要面临打击的前奏。当识别出敌方可能的观测和攻击时,合成兵种作战单位必须做出快速且恰当的反应。无论反击措施是否可行,各单位都必须实施包括伪装、遮盖、隐蔽和进入加固掩体在内的被动防空措施,以确保人员和装备安全。


发现(探测、定位、应对和上报)无人机威胁

最低限度的反无人机作战,应该包括探测、定位、应对、和上报无人机威胁的技术,例如:一体化和网络化传感器,用以生成敌军无人机威胁的态势;机动至提供最佳的观测阵位;建立并共享共用作战态势图;实施对空观测行动,以探测和上报无人机平台威胁;确保与空域管制员和空勤人员的通信畅通,火力单位能为空域审核与识别提供支持;与上级指挥部协调非建制技术支援,包括预警传感器和电子战系统;建立即时反无人机交战区。

当各项条件满足时,机动部队有能力通过包括战术空域一体化系统(TAIS)、防空反导工作站(AMDWS)、前沿地区防空系统(FAAD)、先进野战炮兵战术数据系统(AFATDS)、和防空系统集成器(ADSI)等系统在内的防空和空域管制系统,尽快地自动接入和分享空中威胁信息及当前情报。空中和威胁信息能够通过以下渠道分发:机密协议互联路由网络(SIPRNET)、数据分发服务器(DDS)、Link-16、Link-11B、跨FAAD网络、态势感知数据链(SADL)。

威胁信息应包含告警、威胁排序、威胁发射报告和威胁航向等。

多层级的规划、协调和整合可以指挥官和参谋人员提供共用的反无人机作战态势图。这种态势图是基于传感器系统、信息收集和分发计划发展而来,包括:

(1)  传感器计划

传感器能力来自于由雷达、音频、光学设备等整合而成的一体化传感器网络。

(2)  信息收集计划

收集计划由旅及旅以下部门建立,配备有专门用于执行侦察和监视任务、并为指挥官提供其所需的关键性情报的、建制内无人机系统。收集计划应包含分发平台所在位置、周边部队的友军无人机飞行档案,以减少误伤的可能性。

(3)  分发计划

分发是一项覆盖整个作战区域的协调需求,致力于为最低层级分队提供包括敌军无人机尺寸、活动、方位、方向、时间和武器在内的信息。一个作战旅会将其从上级指挥部接收的告警、防空预警、空域管制措施和武器控制状态等信息分发给下级单位。
